民興工業烤爐溫度自動化管制方案二
更新：2017-04-04 17:52:36 點擊：
詳情
一、技術要求
烤爐自動化管制需求事項
1.烤爐溫度要能設定上、下限標準；
2.出現以下幾種情況需有自動報警；
2.1.爐溫剛超出上、下限時；
2.2.烤爐自動熄火；
2.3.烤爐溫度正常，流水線故障停止（5分鐘）運行；
3.記錄儀上異�？勺孕袠�(biāo)示；
4.以上報警提示需有手機短信及目視兩種；
5.生產線開始運行，爐溫一般不會達到標準值，設定等待時間（20-30分鐘）內不報警；
6.生產前后，開關爐不報警；
二、簡易方案
三、說明

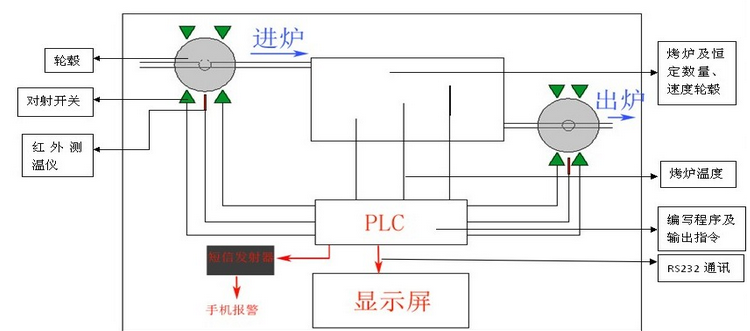

1.如上圖所示，由兩組光電開關對射確定流水線上有輪轂進入烤爐內，通過紅外測溫儀（非接觸式）測量輪轂進入烤爐前的溫度，并傳輸?shù)絇LC上做好備注， 根據流水線恒速的特征每個輪轂間隔14S進入烤爐，并計算出烤爐的最大容量能夠輪轂的數量（恒定的），通過PLC編寫程序，使得進爐的輪轂跟出爐的輪轂對應，用紅外測溫儀測量出該輪轂出爐的溫度。
2.如若四組對射開關其中一組超過恒定時間（如流水線每個支架間隔14S）即通過PLC編寫程序輸出流水線故障，并通過短信發射平臺發射報警短信。
3.測量烤爐內溫度，設定報警值，超過報警值則發送報警短信
