民興工業烤爐溫度自動化管制方案一
更新：2017-04-04 17:48:38 點擊：
詳情
民興工業烤爐溫度自動化管制方案1
|
|
|
民興工業烤爐溫度自動化管制方案一 詳細介紹
一、技術要求
烤爐自動化管制需求事項：
1.烤爐溫度要能設定上、下限標準；
2.出現以下幾種情況需有自動報警；
2.1.爐溫剛超出上、下限時；
2.2.烤爐自動熄火；
2.3.烤爐溫度正常，流水線故障停止（5分鐘）運行；
3.記錄儀上異�？勺孕袠�(biāo)示；
4.以上報警提示需有手機短信及目視兩種；
5.生產線開始運行，爐溫一般不會達到標準值，設定等待時間（20-30分鐘）內不報警；
6.生產前后，開關爐不報警；

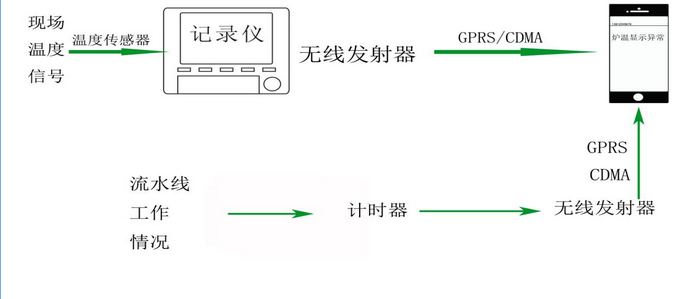

二、簡易方案圖
三、說明
爐溫通過溫度傳感器輸入到記錄儀，進行顯示并且記錄，記錄儀可通過設置，高溫報警，低溫報警，通過繼電器驅動無線發射器，使用手機卡借助GPRS或者CDMA來實現短信報警。建議爐溫用3至5個溫度傳感器來測量溫度。
流水線異常情況：工件進爐的地方加裝一個光電對射開光來檢測是否在恒定時間有工件或者托架進入烤爐，從而實時驅動計時器使之復位，若在恒定的時間沒有感應到流水線上有支架或者工件則不會驅動計時器復位，超過預設時間后報警，也可通過手機卡借助GPRS或者CDMA來實現短信報警。
