KH181通用型壓力變送器
一、特 點： 二、 應 用：
多種量程選擇、用戶調試方便 液壓及氣動控制系統
全焊接結構及不銹鋼隔離膜片 工業過程檢測與控制
防雷擊、防射頻干擾 壓縮機、制冷機、空調機
反向極性保護及限流保護 油泵、氣泵、熱電機組
體積小、外形美觀、性?xún)r(jià)比高 樓宇自控、恒壓供水
高精度、高穩定性、高可靠性 實驗室壓力校驗
三、輸出信號:
輸出信號 4~20mA（二線） 0~5V（三線） 1~5V(三線)
工作電壓 12~40VDC 12~40VDC 12~40VDC
四、技術參數:
測量介質 : 與316不銹鋼兼容的各種氣體、液體
量 程 : 0~200MPa
輸出信號: 4~20mA、1~5V、0~5V
工作電壓 : 12~40V，標準24VDC±5%、紋波小于1%
工作溫度 : －20℃~+80℃
相對濕度 : 0%~100%
負載電阻 : 電流輸出：≥800Ω，電壓輸出：50KΩ以上
絕緣電阻 : ≥2000Ω （1000VDC）
五、性能參數:
溫度影響：最大量程±1.0% （補償溫度：－10℃~+70℃ ，包括零點和量程總的溫度影響）
穩 定 性：最大量程的0.25% /1年
負載電阻：可忽略不計
過載壓力：2倍于滿量程
精 度：±0.5%（包括非線性、重復性及回差在內的綜合誤差）
防護等級：IP65
六、結構特性:
膜片材料：316不銹鋼
接頭材料：316不銹鋼
外殼材料：304不銹鋼
過程連接：M20×1.5、M12×1、1/2NPT (或客戶定制)
引線方式：電纜線（標準長度1m）、航空插頭
重 量：約0.2Kg

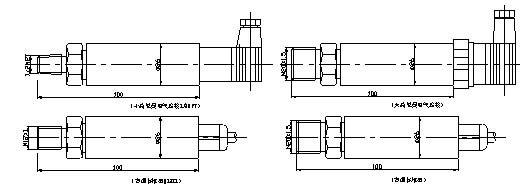

七、結構尺寸:
