KHLDG電磁流量傳感器
更新：2017-04-07 15:28:05 點擊：
詳情
KHLDG電磁流量傳感器用來測量封閉管道中流體的體積流量。廣泛適用于石油化工，鋼鐵冶金，給水排水，水利灌溉，水處理，環保污水總量控制，造紙、醫藥、食品化工、農業部門的生產工藝過程流量測量和控制。

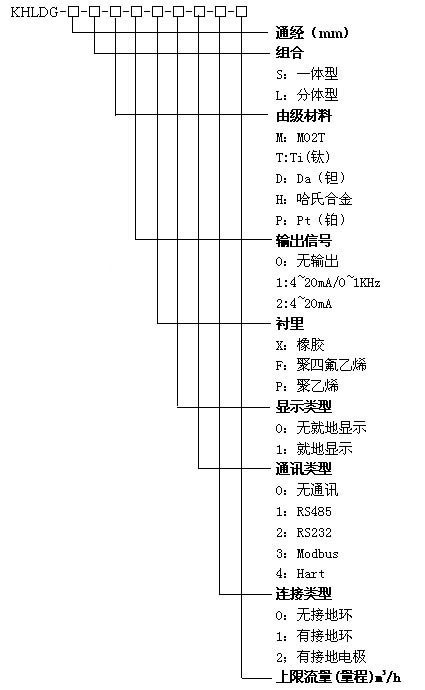

| 一、主要技術指標 | 二、型號說明 |
|
執行標準：J B/T9248-1999
介質導電率： >5us/cm
適用范圍：DN6~DN1500mm
測量范圍：0.3~10m/s
流量測量量程比：1：10/1:20
測量準確度：±0.5% ±1.0%
重 復 性：測量值的±0.1%
輸出信號：
1. 電流 4~20mA，負載10~750Ω
2. 頻率 0~2kHz，幅值24V 有源或無源
3. 脈沖當量
4.RS485/232/HART協議（可選）
介質溫度：0~70℃；0~120℃；0~150℃（可選）
壓 力：
1.0Mpa；1.6 Mpa；2.5 Mpa；6.4 Mpa； 16 Mpa；25 Mpa；35 Mpa
使用環境：
環境溫度：﹣20℃~﹢50℃
相對濕度：5%~90%
防護等級：
IP68（潛水型）--分體傳感器
IP65（標準型）--一體主機
供電電源：AC85~265V或 DC 18~36V
額定功率：小于20W
分 離 型：即傳感器和轉換器分開裝于不同地點，一般出現以下
情況時選用分離型。
1.環境溫度或流量計轉換器表面受輻射超過60℃
2.管道震動較大的場合。
3.會對轉換器的鋁殼嚴重腐蝕的場合。
4.現場濕度較大或有腐蝕性氣體的場合。
5.流量計裝在高空或井下調試不方便的場合。
注：訂貨時應注明傳感器和轉換器分離距離，一般不能超過100m，轉換器為墻掛安裝
|
 |

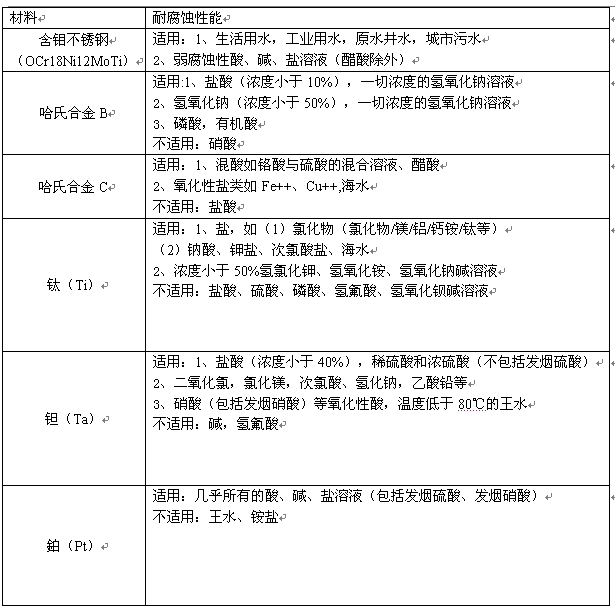

三、電極，接地環材料的選擇

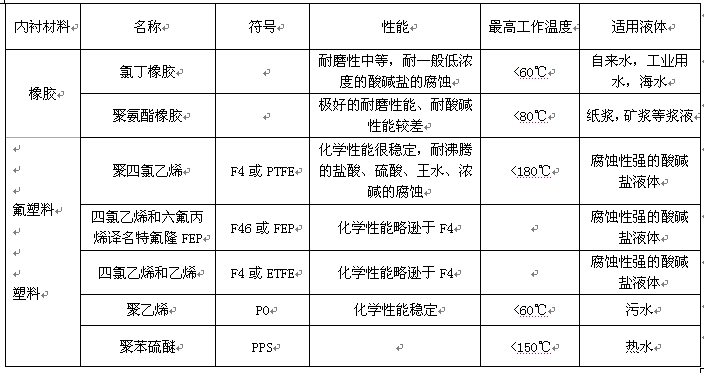

四、襯里材料選擇說明
